난방 연료가 장작이었던 지난날 구들은 일반적인 난방 형태였다.
그러나 주거 양식이 단독주택보다 연립주택이나 아파트가 선호되면서 난방 연료도 기름이나 가스, 전기로 대체됐다.
이에 따라 구들방은 우리 살림집(흙집)과 함께 그 자취를 감췄다.
요즘 현대병으로 일컬어지는 많은 질환이 현대식 주거 양식과 음식에서 기인한다는 사실들이 밝혀지면서 황토집이나 황토 구들방을 찾는 이들이 늘었다.

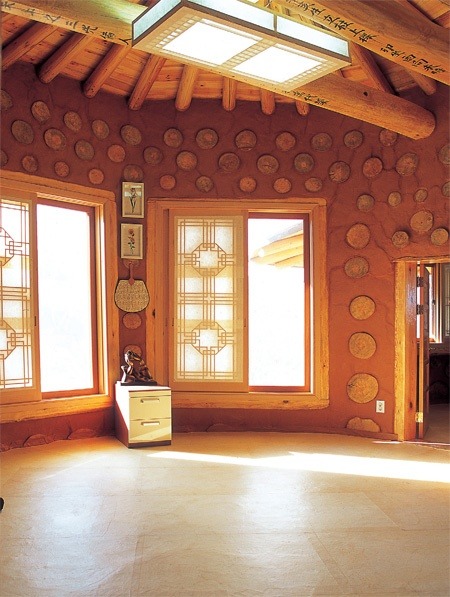

황토로 지은 모던형 황토집(본채)
-아래부터 황토 사랑채를 마련하는 간단한 공정을 살펴보자-
시골에 내려와 전원주택을 짓고 살려는 사람이나 시골에 있는 이들도 작게나마 구들방 한 칸 들였으면 하는 바람은 크지만 어찌 할 줄 모르는 경우가 태반이다. 규모가 작기에 선듯 시공에 나서는 업체도 드물다. 주변에서 구들을 놓아본 어른(혹은 전문 시공업체)을 찾기도 힘들다. 조금은 까다롭지만 내 손으로 직접 지어 볼 수는 없을까 고민하는 이들을 위해 내 손으로 짓는 황토 구들방 전체 시공법을 개략적으로 알아본다.
1. 규모를 정한다
본채가 지어진 가장자리 여유로운 곳에 터를 정한다.
보통 구들방 한 칸은 9자×12자로 약 3평 정도다. 조금 작은 느낌이 들 경우 3.5×4m 정도(약 4.2평)로 하면된다
(욕심을 내 구들방과 결합한 툇마루를 놓을 경우 그 폭을 2m 이상으로 해야 쓰임새가 있다).
2. 기초공사
거푸집을 대고 콘크리트 줄기초를 하면 좋겠으나 직영 공사일 경우 건물 외곽선을 폭 60㎝, 깊이 60㎝ 정도로 파 잔돌로 잡석다짐을 한 후 버림 콘크리트를 약 30㎝(레미콘 3㎥ 정도) 친다. 그 위로 80~90㎝ 높이로 건물 테두리 기초를 만든다.
30㎝(흙으로 되메우기 되는 부분)는 일반 시멘트 벽돌로 기초 하단부를 잡고 그 위 50~60㎝는 바깥쪽으로 치장벽돌 1장, 안쪽으로 시멘트 벽돌 3장(폭 40㎝ 정도)쌓기를 한다. 다른 방법으로는 주변의 크고 작은 돌들을 모아 돌담 쌓기처럼 폭 40㎝로 쌓아 올리는 방법도 있다. 이때는 진흙과 시멘트 모르타르로 돌 사이를 잘 메워 연기가 새 나오지 않도록 해야 한다. 기초공사 시 아궁이와 굴뚝 위치는 미리 규격을 정해 구멍을 뚫어 놓아야 한다
3. 집 모양 갖추기 - 뼈대, 지붕, 벽체 공사
규모가 작기에 굳이 비용이 많이 드는 한옥 방식 목구조로 집 뼈대를 잡지 않아도 된다. 기초 위 구들방 방바닥 높이를 계산해 그 위로부터 흙벽돌을 쌓아 올려 벽체를 구성하면 되는데 이때 코너 기둥 위치는 흙벽돌과 치장벽돌로 기둥처럼 만드는 것이 좋다. 치장벽돌 약 400장, 흙벽돌 300×200×140㎜ 규격 250장 정도가 필요하다. 치장벽돌 기둥 위에 처마 도리 기능을 하도록 사각 6치(약 18㎝) 정도 목재를 사방 고정하고 용마루 지붕선을 잡은 후 지붕을 만들면 된다. 맞배(박공)지붕 형태로 용마루 선을 목재로 만든 다음 2˝×4˝각재나 주변에서 벌목한 10~12㎝의 소나무나 잣나무, 낙엽송을 다듬어 서까래로 사용하면 된다. 서까래 간격은 30㎝(한 자)로 하면 짜임새가 있다. 40㎝ 정도로 해도 된다.
처마는 미송합판으로 마감하고 내부 천장에는 80~100㎜ 스티로폼을 서까래 위에 얹는다. 스티로폼 사이가 움직이지 않도록 목재로 상을 걸어준다. 그 위로 각재(현장에서는 다루끼라고 한다)를 30㎜ 처마 끝과 용마루 선에 맞춰 덧집 형태로 해 지붕 모양을 최종 완성한다. 그 위에 OSB 방수 합판이나 일반 합판을 대고 아스팔트 슁글 판매상에서 방수시트와 슁글을 구입해 깔면 된다. 접착 면을 이어 붙이고 슁글은 못으로 잘 고정해주는 것이 필요하다. 금속 기와나 한식 기와, 너와로도 지붕을 마감할 수 있다
4. 창과 문 공사
창과 문은 의뢰하는 것이 좋다. 창은 외부에는 새시(우드새시나 알루미늄새시)창으로 내부는 목창으로 하고 툇마루와 연결됐을 경우 4짝 분합문으로 이동의 편의성을 돕는다. 문틀과 흙벽 이음매 고정을 위해 흙벽돌 조적 시 가창틀(또는 인방)을 넣는 것이 필요하다.
5. 구들방 공사
기초 공사 시 테두리 옹벽(돌기초 포함) 폭을 40㎝로 한 것은 벽체 두께 30㎝(흙벽돌 대자와 소자로 2장 쌓기를 하든 흙벽돌을 세로로 해 30㎝로 하든)와 구들 얹을 자리 10㎝를 고려한 것이다.

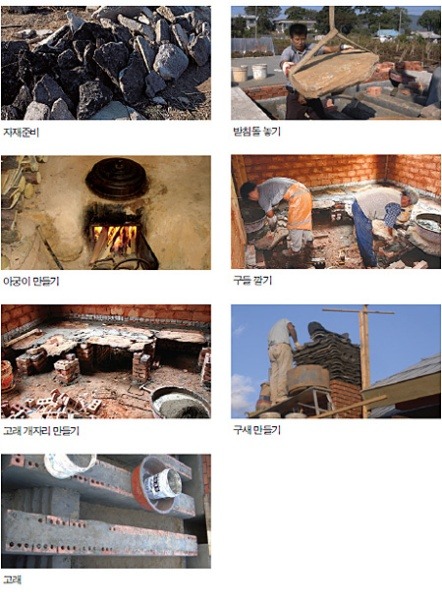

· 자재 준비 : 3.5×4m 크기 구들방(약 4.2평)을 기준으로 45~55㎝ 크기 구들장 약 60장, 잔돌, 시멘트 벽돌이나 적벽돌 1800~2000장, 시멘트, 모래, 진흙(황토모르타르면 좋다), 굴뚝 자재(토관 또는 스테인리스 주름관+치장벽돌).
· 아궁이와 부냉기 : 가마솥을 놓을 것인가, 아궁이만 할 것인가에 따라 아궁이 만드는 방식이 다르다. 아궁이 입구는 가로 25㎝ 정도 높이는 35~40㎝가 적당하다. 아궁이에서 불이 넘는 부냉기는 가로 30㎝, 세로 20㎝ 정도로 턱을 줘야한다.
· 고래 개자리, 구새(굴뚝)자리 : 고래 개자리란 방 윗목 고래 끝부분을 말한다. 폭 30㎝, 깊이 45~50㎝로 윗목 개자리보다 낮춰 적벽돌로 쌓는다. 굴뚝 내경은 폭 30㎝, 깊이 15㎝ 정도로 해 고래 개자리와 잇닿아 만들며 고래 개자리에서 굴뚝으로 넘어가는 턱을 줘 열기가 한꺼번에 빠져나가지 않도록 시공한다.
· 고래 : 불길을 내고 구들장을 받치는 받침돌을 고래라 한다. 아궁이에서 고래 개자리까지 경사도는 5~8°를 유지한다. 시공하기 까다롭지 않은 곧은 고래 방식으로 한다. 고래 뚝 높이는 25㎝ 정도로 하며, 고래 뚝 폭은 약 20㎝(벽돌 2장 폭)로 한다. 고래와 고래 간격은 구들장 크기를 고려해 30-35㎝로 하면 된다. 아랫목에서 고래 개자리까지 블록은 7~8개로 한다. 방 가운데는 깊게 가장자리는 낮게 해 열 전달이 원활하도록 돕는다. 고래는 평평한 돌을 진흙과 시멘트 모르타르로 이겨 쌓거나 시멘트 벽돌이나 적벽돌로 쌓는다. 내화 벽돌을 구해 쓰면 장기간 사용할 수 있다.
· 구들 깔기 : 고래 위에 구들을 얹는다. 아랫목에는 두꺼운 구들을 놓고 윗목에는 얇은 구들을 깔아 열이 골고루 전달되도록 한다. 구들장은 잔돌을 고여 고정하고 구들장과 구들장 사이에는 잔돌로 새침을 막는다. 구들장과 구들장 사이 이음매를 된 반죽으로 뭉친 진흙을 내리쳐 세게 새침한다. 아랫목이 깊고 윗목이 약간 높도록 구들을 놓는다.
· 황토 모르타르 마감하기 : 기름보일러 등 이중 난방을 할 경우 구들장 위에 반죽하지 않은 황토를 깔아 잘 다진 후 와이어 메시를 깔고 배관한다. 엑셀 파이프가 아닌 스테인리스 파이프 주름관으로 배관(엑셀파이프가 구들 난방으로 녹을 수 있기 때문에)한다. 황토 흙을 체로 쳐 고운 황토로 만들고 모래와 혼합해 초벌을 바른다. 물기가 빠지면 미장 칼로 중벌 바르기를 하면서 두세번 누름 칼질을 한다. 그 후 4~5시간 경과 후 얇게 마감 미장을 해도 되고 중벌 미장 후 시간을 두고 마감 손질만 해도 된다. 자재를 시중에서 판매하는 황토 모르타르로 시공하면 큰 하자는 없다. 약간 경사진 구들방 위에 수평을 맞춰 아랫목은 약간 두껍게 바르고 윗목은 얇게 발라 전체적으로 따듯하도록 고려한다. 황토 미장 두께는 3~4㎝로 한다.
· 구새(굴뚝), 불 맞이 돌 : 구새 내경은 사방 15㎝ 정도가 적당하다. 스테인리스 주름관으로 연통을 만들고 외부를 치장벽돌 조적 굴뚝으로 모양을 내 쌓아도 되고 주변 돌과 황토, 시멘트 모르타르로 이겨 구새를 만들어도 좋다. 길고 좁은 항아리 밑을 깨어내고 이어서 구새를 만들기도 한다. 높이는 지붕 용마루선보다 약간 높게해야 연기가 잘 빠진다. 비가 들어가지 않도록 구새 갓을 설치하는 것이 좋다. 고래개자리와 연결된 구새 하단부 뒤쪽으로 불 맞이 돌을 넣어 놓는 것이 필요하다. 개자리 바닥에서 약 18㎝ 높이에 12×20㎝ 정도 돌을 끼워 넣어 구새 청소 시 사용할 수 있도록 한다.
· 내장 마감. 창, 문 설치 : 벽체와 구들까지 완성되면 천장은 석고보드 마감한다. 30㎝ 간격으로 목재 상을 걸고 이음매를 접착제로 연결한 후 석고보드를 타카 못으로 고정한다. 서까래를 노출하고자 할 때는 지붕 공사 시 천장 하단부에 미송합판이나 루버로 마감하며 서까래 사이 공간을 막는 당골막이를 잘해 줘야 한다. 그리고 창과 문을 설치한다.
· 도배 및 장판 마감 : 약하게 불을 지펴 연기로 말린다. 건조된 상태에서 황토 미장이 갈라지면 고운 분말을 내어 이긴 황토로 메운다. 병이나 사발로 밀어 넣는다. 상태를 지켜본 후 충분히 건조됐다고 판단되면 도배 후 장판 마감을 한다. 바닥 면을 깨끗이 청소한 후 초배지를 밀착시켜 바른다. 눌러준 후 초배지가 마른 상태에서 초배지 끝만 풀칠해 이어 붙인다. 그 위에 한지 종이를 끝만 풀칠해 같은 방식으로 마감한다. 시중에서 구할 수 있는 콩기름 한지 장판은 물에 하루 동안 담가 뒀다가 펴서 시공한다.
· 콩댐 : 재래적인 방법으로는 메주콩을 갈아 들기름과 섞은 후 기저귀 천 등에 담아 사발이나 병으로 밀어 콩댐을 먹인다. 3~4차례 해 줘야 면이 곱다. 편리한 방법은 100% 콩기름 식용유를 끓인 후 식혀 붓으로 칠하는 방법도 있다. 콩기름 종이 장판 시공 시 별도의 콩댐은 하지 않는다. 콩기름 식용유를 끓여 붓으로 칠해주면서 보양하면 오래간다.
